自力式壓力調節閥調節方法

　　自力式調節閥是一種無需外來能源，依靠被測介質自身壓力或溫度或流量變化，按預先設定值，進行自動調節的控制裝置，是一種節能型儀表。它集控制、執行諸多功能于一身。自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。

　　自力式調節閥有自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一，由于它無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。

　　自力式壓力調節閥的組成

　　自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講，介質壓力隨著介質流量的變化而變化。當介質流量發生變化時，為保證壓力恒定，則需要自力式調節閥來控制。

　　自力式壓力調節閥由三大組成元素構成，分別為：

　　1.限流元素：閥門等；

　　2.測量元素：壓力表，閥膜，活塞等；

　　3.荷載元素：彈簧，重物，人力等。

　　自力式壓力調節閥的分類

　　1.按閥后、閥前控制分為：自力式閥后（減壓）控制閥、自力式閥前（泄壓）控制閥。

　　2.按是否帶指揮器分為：

　　a.直接作用型自力式調節閥

　　直接作用式調壓閥就是通過介質本身直接控制閥門，達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。

　　閥后取壓，保持閥后的壓力在設定范圍內，達到閥后減壓的功效。

　　閥前取壓，保持閥前的壓力在設定范圍內，達到閥前泄壓的功效。

　　b.指揮器操作型自力式調節閥

　　指揮器操作型調節閥是通過兩個閥門之間的相互控制，來達到自動調壓的作用。

　　工作原理

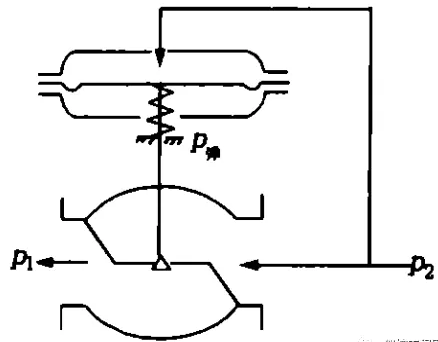

　　1.自力式閥后壓力調節的工作原理（見下圖）

　　閥前壓力P?經過閥芯、閥座的節流后，變?yōu)殚y后壓力P?。P?經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P?增加時，P?作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P?降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P?降為設定值。同理，當P?降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。

　　2.自力式閥前壓力調節的工作原理

　　自力式壓力調節閥與控制閥的區別

　　這兩類產品的區別，主要在于控制閥既需要外界能源(如電源或氣源 )做驅動能，又需要接受外來控制儀表信號才能改變閥內截流件相對位置，從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。

　　主要特點

　　1.自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。

　　2.壓力分段范圍細且互相交叉，調節精度高。

　　3.壓力設定值在運行期間可連續設定。

　　4.對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8

　　5.橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。

　　6.采用壓力平衡機構，使調節閥反應靈敏，控制精確。

　　安裝注意事項

　　1.取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。

　　2.自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。

　　3.為便于現場維修及操作，調壓閥四周應留有適當空間。

　　4.當介質為潔凈氣體或液體時，閥前過濾器可不安裝。

　　日常維護

　　投入運行后，一般維護工作很少，平時只要觀察閥前，閥后壓力示值是否符合工藝所需要求即可。另外，觀察填料函與執行機構是否滲漏，若滲漏應擰緊或更換填料及膜片。
